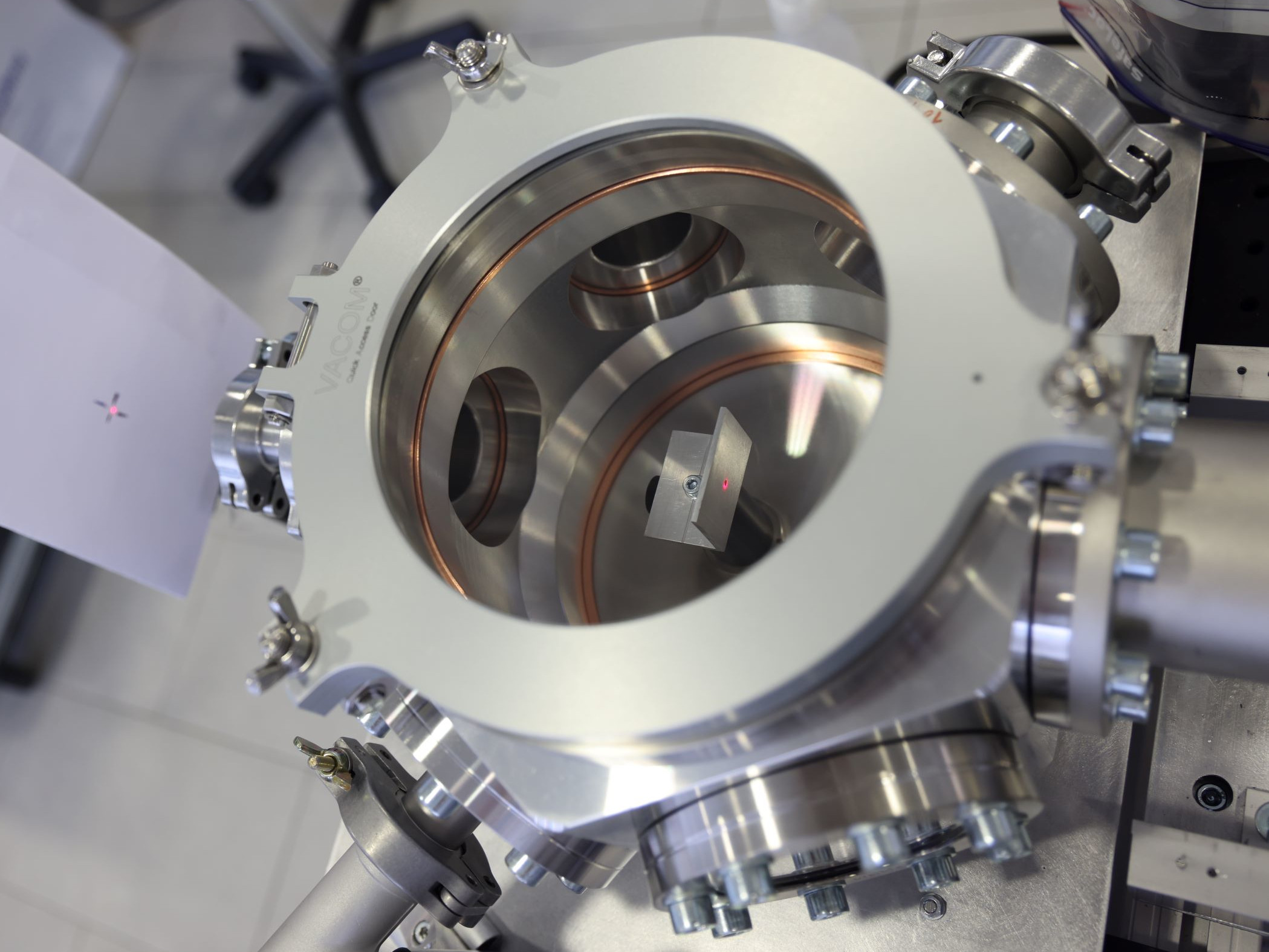

Blick in die Probenkammer: eine MALDI-Probe PLatte wurde ins optische Zentrum positioniert (definiert durch roten Ausrichtungslaser). Die MALDI-Probe PLatte besteht aus 7x9 Vertiefungen (2 mm Durchmesser, 0.4 mm Tiefe) welche je 1.3 mikroliter Moleküllösung aufnehmen kann.

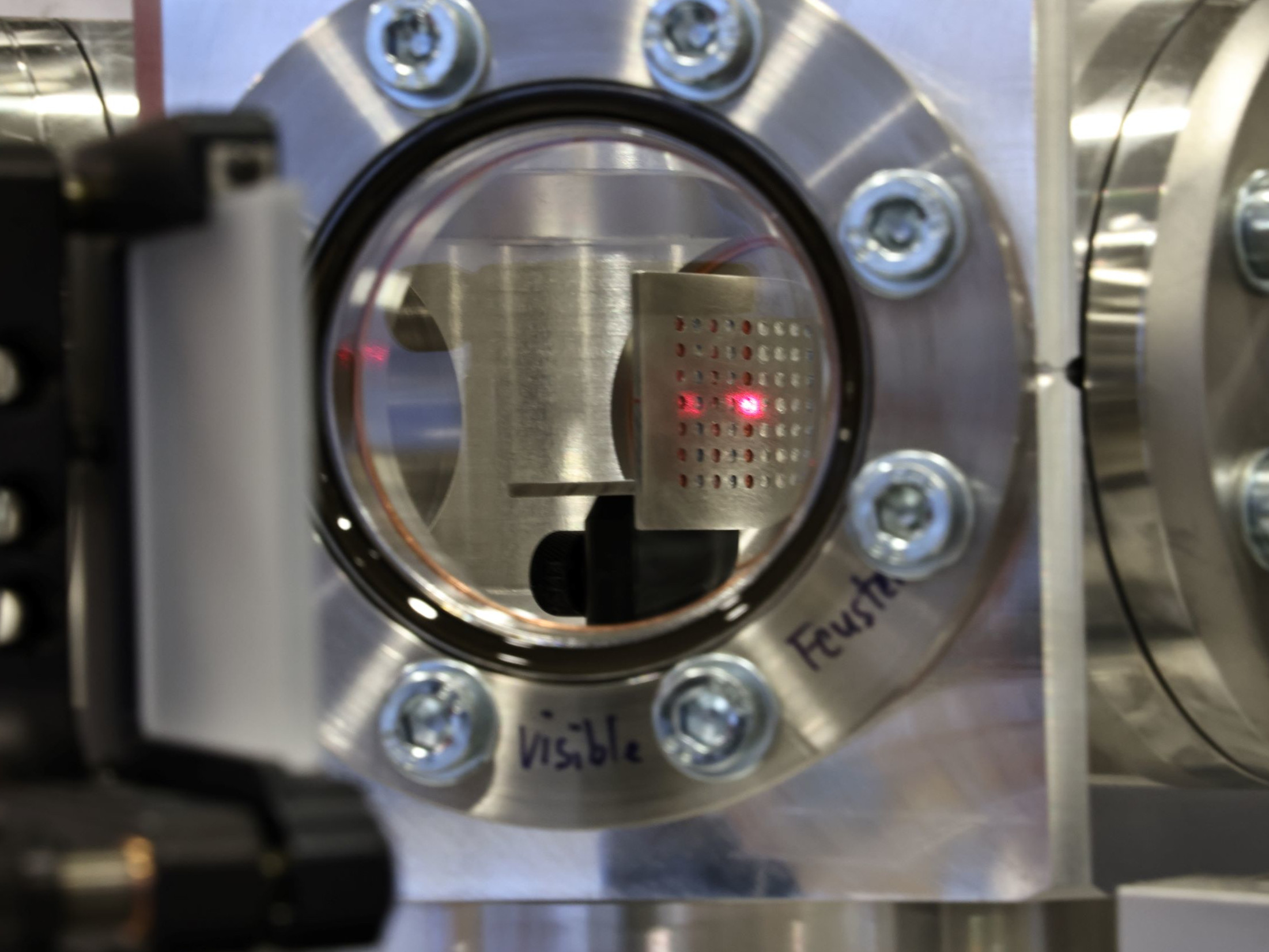

Blick in die Probenkammer: ein roter Laserstrahl wird zur Ausrichtung des Flugrohrs und der Mitte der Probenkammer verwendet.

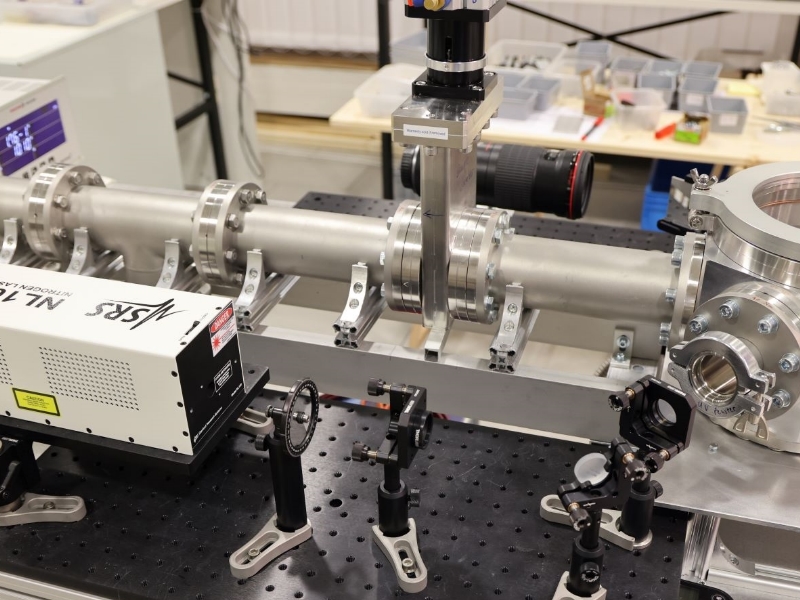

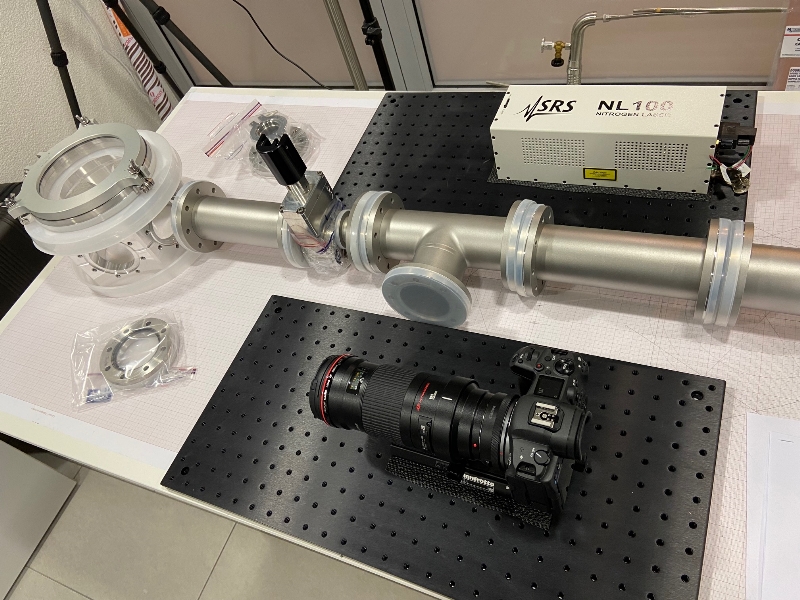

Der 337 nm UV Laser mit optischen Komponenten im Strahlengang: Abschwächer, Fokussier-Linse 1, UV-Spiegel, Fokussier-Linse 2, UV durchlässiges Vakuumfenster. Hinten sichtbar die Makro-Kamera um in die Probenkamera zu schauen.

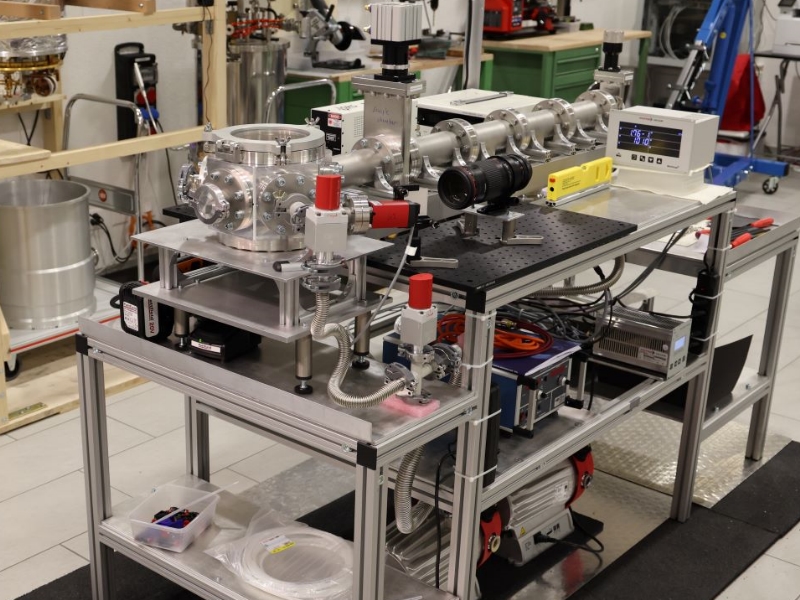

Unser MALDI-TOF Massenspektrometer (noch ohne Detektor). Man sieht vorne die Probenkammer und das ca. 1 Meter lange Flugrohr. Dazwischen den Vakuumschieber welches die beiden Vakui trennt. Die roten Griffe gehören zu den Ventilen um die Probekammer zu belüften / evakuieren.

Die Probenkammer in der das MALDI Präparat eingeführt wird. Oben befindet sich ein Schnellverschlussdeckel zum raschen Wechsel der Probe (Belüften, Deckel Öffnen,Probe wechseln, Deckel schliessen, evakuieren).

Die wichtigsten Komponenten des Massenspektrometers:

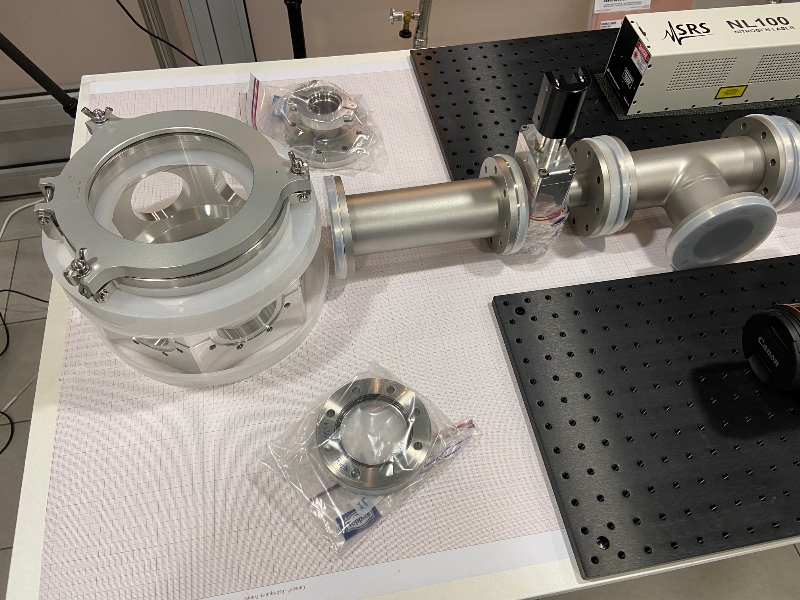

Flugrohr, Probenkammer, UV-Laser, UV-Fenster der Probenkammer, Kamera zur Visualierung der Position des UV-Strahls auf der Probe, Fenster für sichtbares Licht.

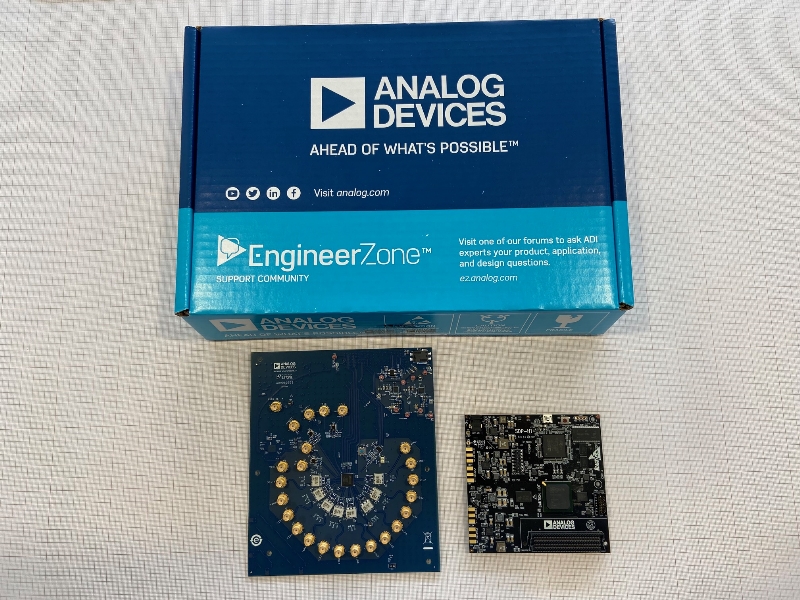

"Ahead of what's possible": links unten der 16-Channel, 125 MHz Bandwidth, Analog-to-Digital Converter (CHF 870), rechts unten die Interface Karte zum PC mit USB Anschluss (CHF 230) und Auslese mit Analog Devices ACE Software.

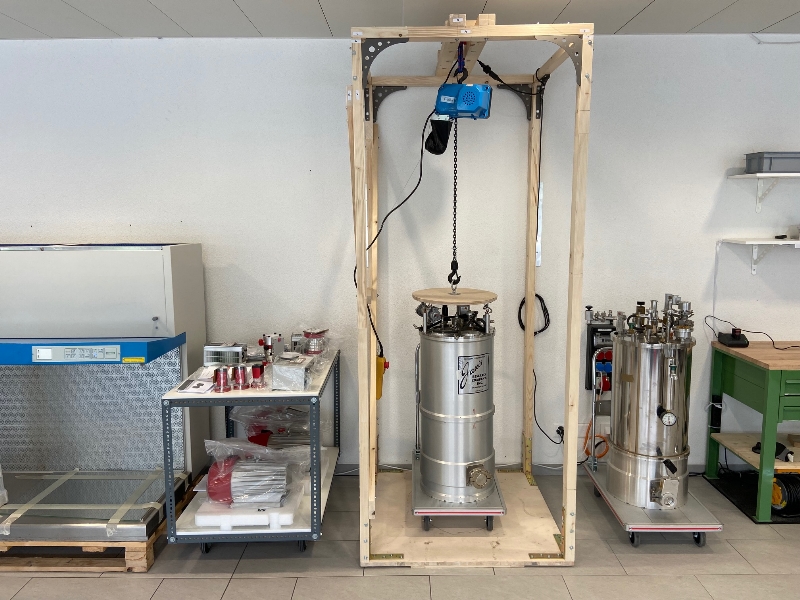

Der Kryostat Montage Turm ist nun im Labor Rue des Draizes 55.
Er dient zum Öffnen des Kryostaten und, wenn entsprechend arretiert
(nicht frei schwingend), kann am Kryostaten gearbeitet werden.

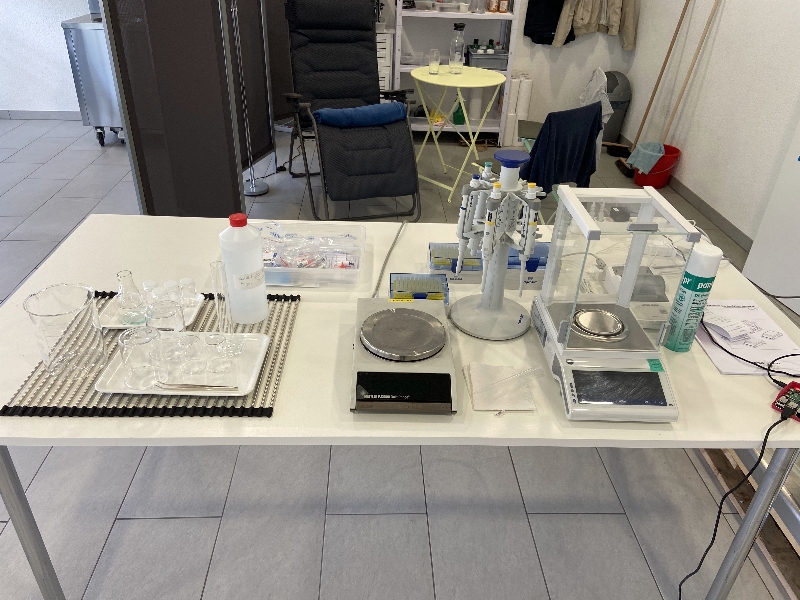

Arbeitstisch für Chemie: Mettler Waagen und Eppendorf Pipetten.

Mobiles Waschbecken zum Reinigen unserer Chemie Glassware. Auf dem Internet für CHF 1000 (anstatt CHF 2500) gekauft, und billiger als fixe Sanitär Umbau im Labor.

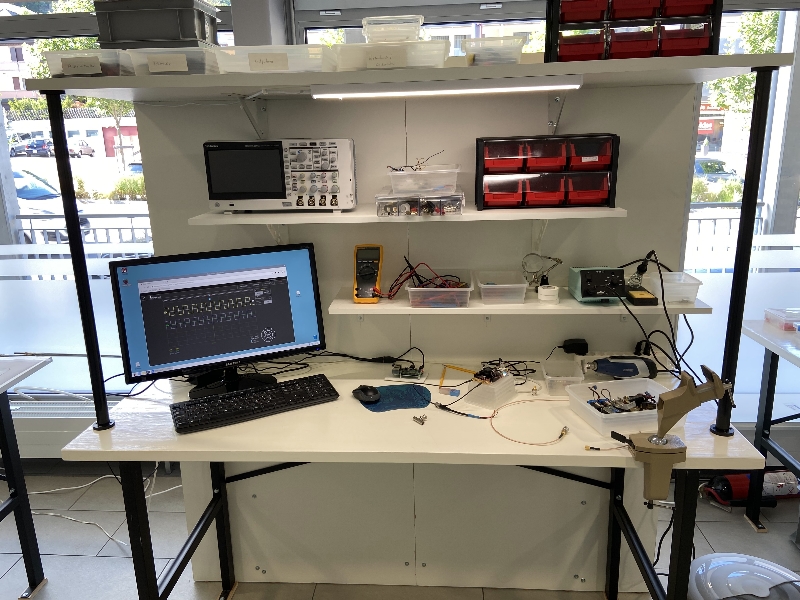

Dies ist die Elektronik Werkbank mit dem neuen Tektronix TBS2204B -
Oszilloskop, 4 Kanal, 200MHz, 2GSPS (weiss, oben links)

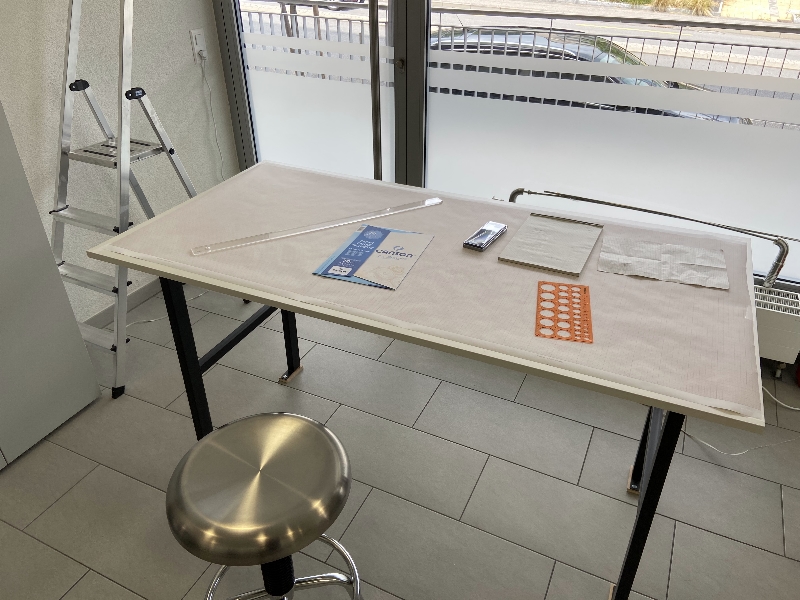

Dies ist der Zeichentisch mit 1mm Papier zum Zeichnen des 1:1 Modells
des Massenspektrometers.

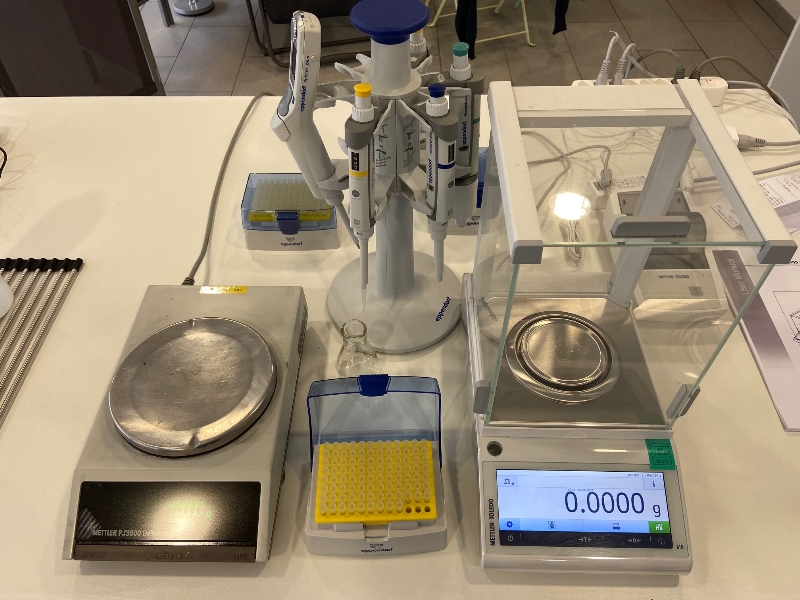

Zwei Mettler Waagen (links grobe Waage, rechts analytische Waage) und
in der Mitte die Eppendorf Pipetten.

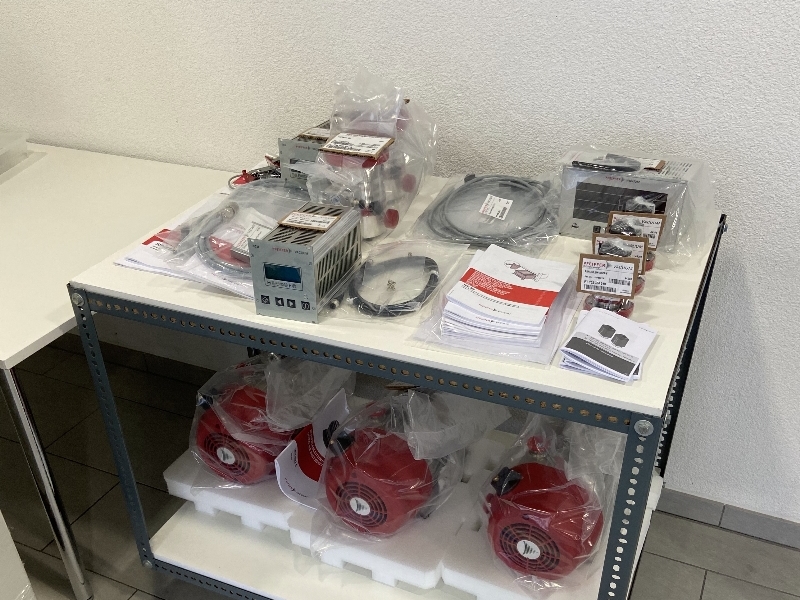

Die Pfeiffer Komponenten für das Vakuum: 3 x Vorpumpen (Scroll),
2 x Turbopumpen und 3 x Vakuum Druck Messonden.

Die Flowbox in dem wir die Blutproben aufbewahren, chemisch behandeln und MALDI Proben zur Analyse herstellen werden.

Unsere Fe-55 Quelle von Eckert&Ziegler (noch verpackt in der Tomaten Suppe Dose à la Campbell). Die 6 keV Röntgenquanten werden im Detektor das gleiche Signal erzeugen wie ein auf 6 kV beschleunigtes
einfach-geladenes Molekül.

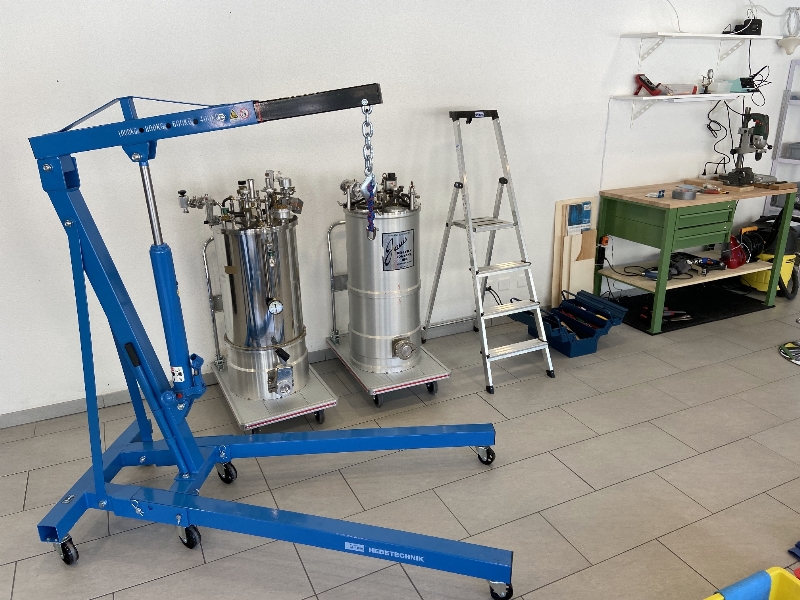

Der Kran um mit den Kryostaten umher-zu-fahren.

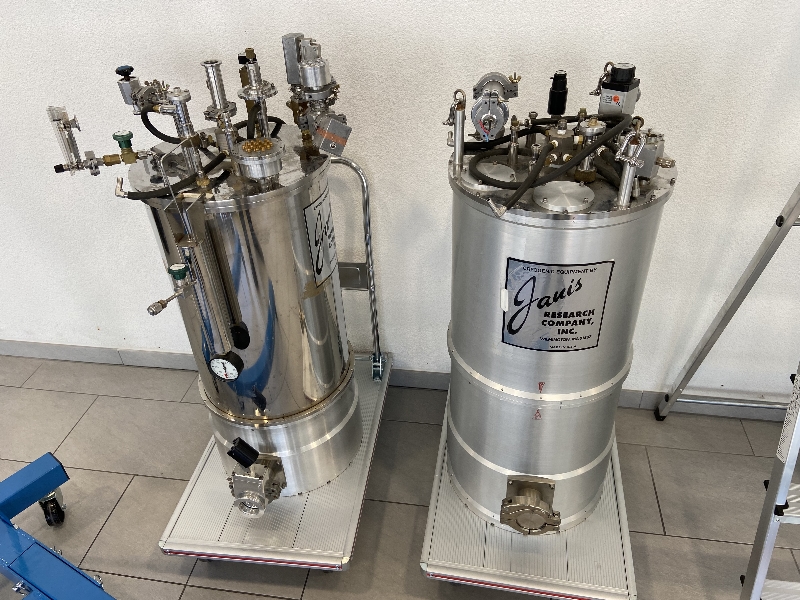

Die beiden Janis Kryostaten aus dem Janr 2002: links der He-3 Kryostat (backup) und rechts der ADR Kryostat der funktionieren sollte ...

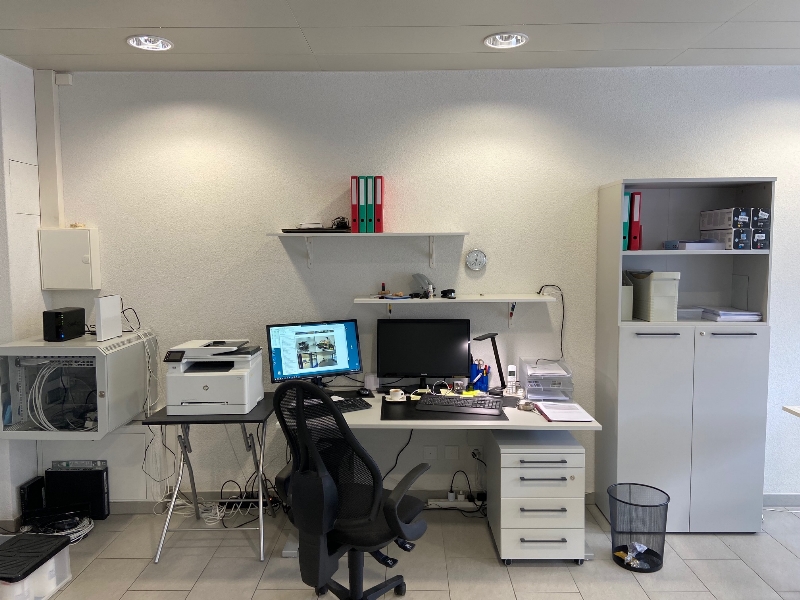

Der Büro Ecke: ganz links der kleine schwarze Synology Server und rechts der abschliessbare Schrank (wir haben eine radioaktive Quelle und ein paar teure Sachen ...)

Der mechanische Arbeitsplatz (trotz high-tech gibt es einiges zu mechen...)

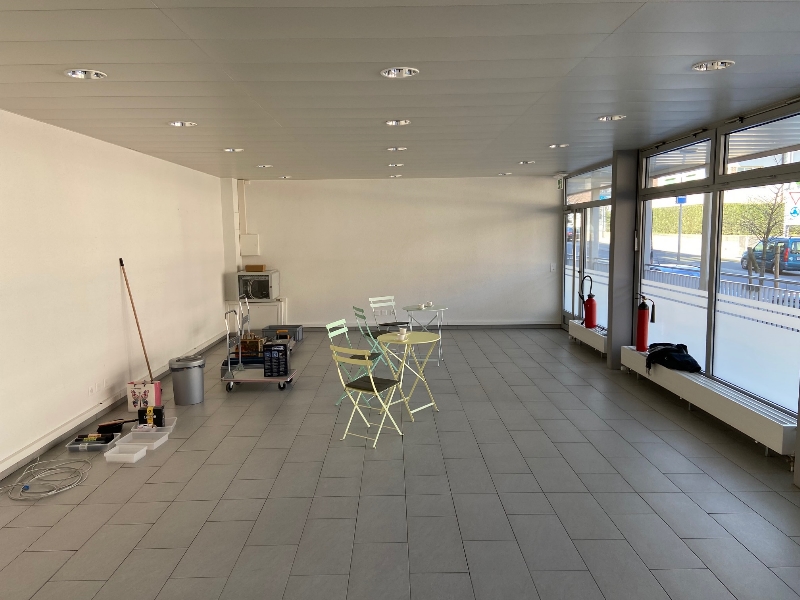

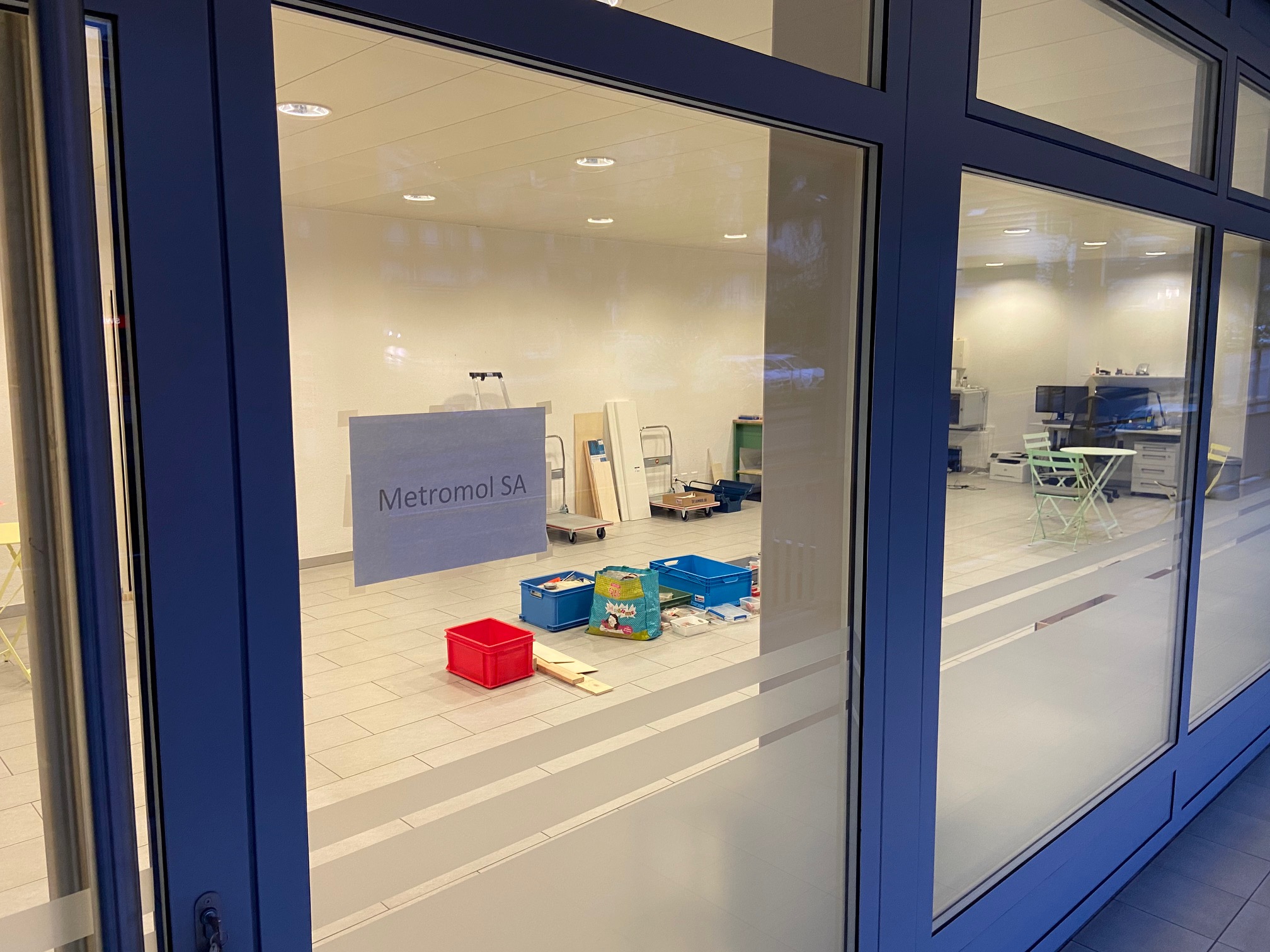

Unser Präsenz an der Rue des Draizes 55 (Stand 1.Mai 2021).

So sah es am 1.Mai 2021 aus ...
